-瞬时3D表面形貌测量
-测量5微米至9毫米深的缺陷和特征
-直接测量大型组件 - 无需复制
-轻松测量复杂的几何形状

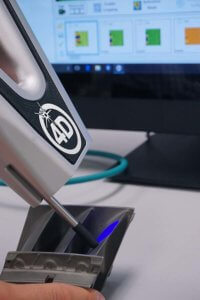

-手持式，工作站或配合机器人
基本规格
采 集 即时，非接触式三维表面测量
测量范围 5μm-9mm深/高 缺陷和特征
视场范围（模块） 15.0 x 15.0 mm
横向采样 12.5μm
垂直分辨率 2.5μm
安 装 手持或工作站
工作距离 60毫米
软件

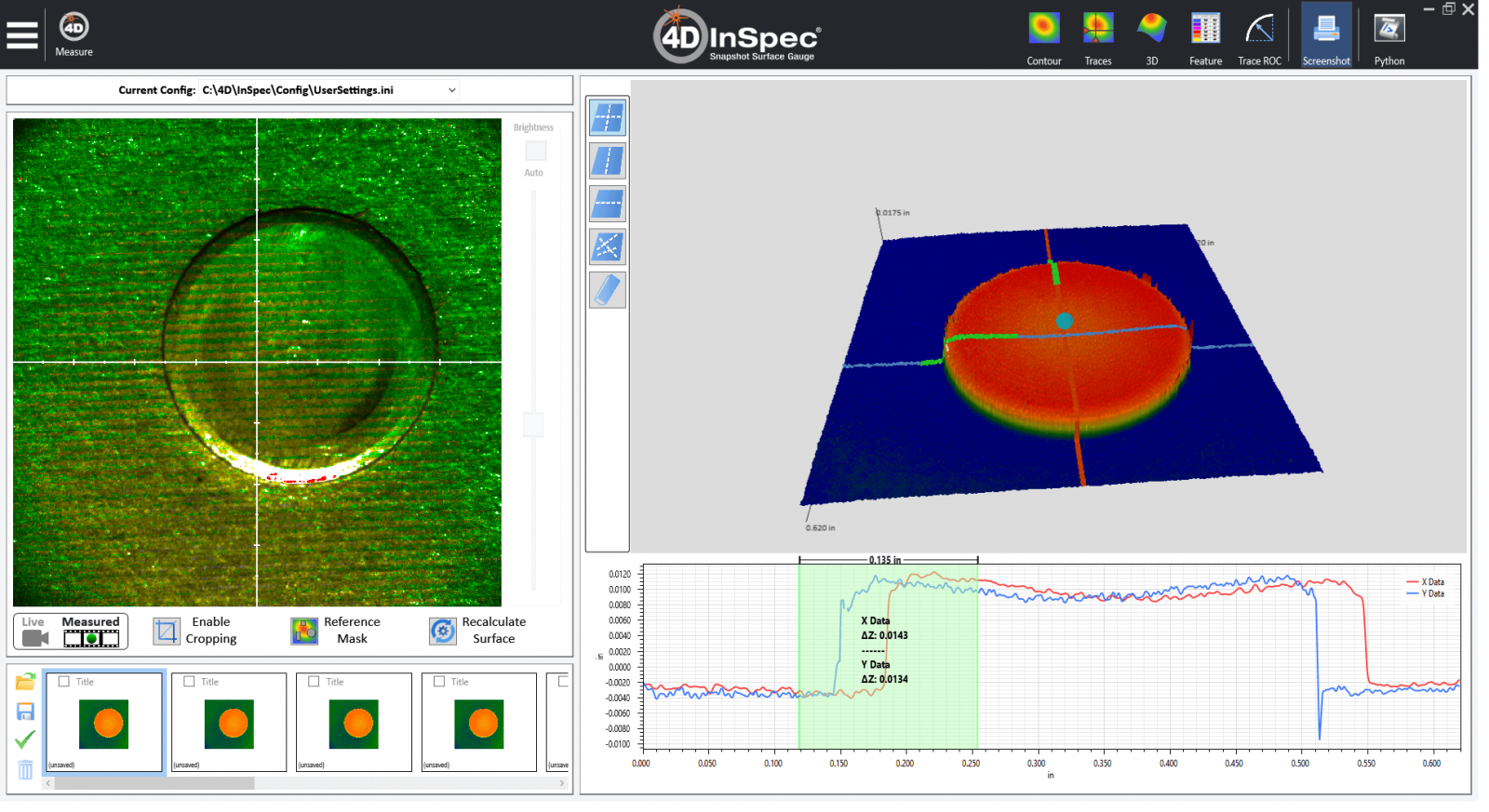

软件分析 4D InSpec控制和分析软件
测量模式 单次曝光模式，分辨率增强的多次曝光模式
缺陷检测 基于高度和面积阈值的特征识别
缺陷计算 最大高度，体积，面积，最大斜率，密度，纵横比，XY位置
数据显示 轮廓，3D图形，任意位置处的XY截面图
数据输出 3D表面图形，特征分析统计表
数据选取 基于信噪比的屏蔽，利用矩形ROI屏蔽算法进行分析
导入导出 将数据导出到XYZ点云
计算机 一体式触摸屏电脑，笔记本电脑或客户自己提供
电气/机械
尺 寸 280mmx 50mmx 70mm
光 源 450纳米LED，平均无故障时间100,000小时
传感器 1200 x 1200 像素, 12位 CMOS 相机
电力消耗 4D InSpec部分＜10 W；计算机系统＜250 W， 120伏电压
重 量 0.9公斤
电缆长度 3米
工作温度 50-86°F（10-30°C）
工作湿度 > 98％，无冷凝
性能
本底噪声 <2.5μm
垂直重复性 <1μm
精度（标准块） <2％
重复性（标准块） < 0.5%
景 深 9mm
最小粗糙度 Ra ~120 nm
保修一年
如需了解详细产品性能，欢迎来电咨询：15904050478
