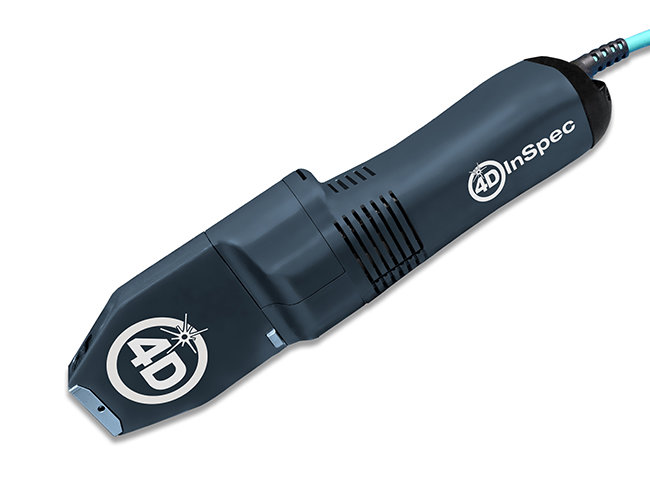

4D InSpec便携式表面缺陷测量仪是一款手持式、非接触、瞬时测量表面特征和缺陷的精密仪器，具有微米级别的分辨率，兼顾便携性、经济性、和易用性，4D InSpec为工厂，加工车间和其他环境，带来了高分辨率的测量方案。

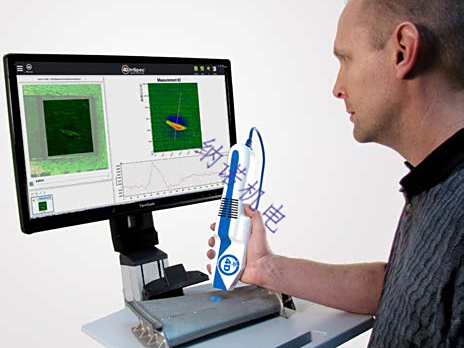

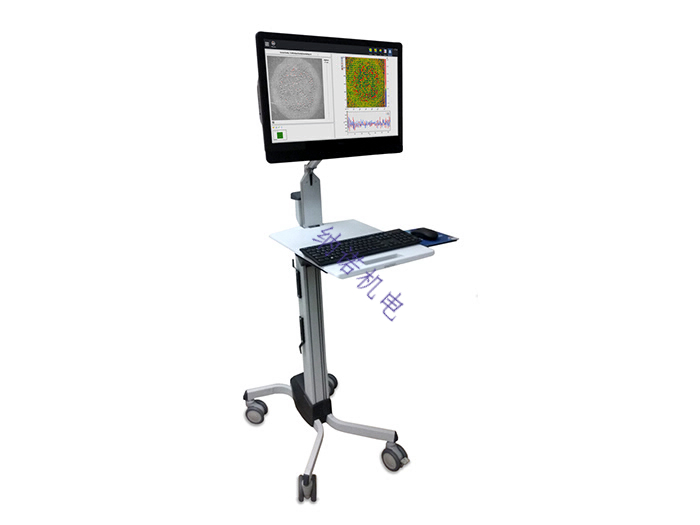

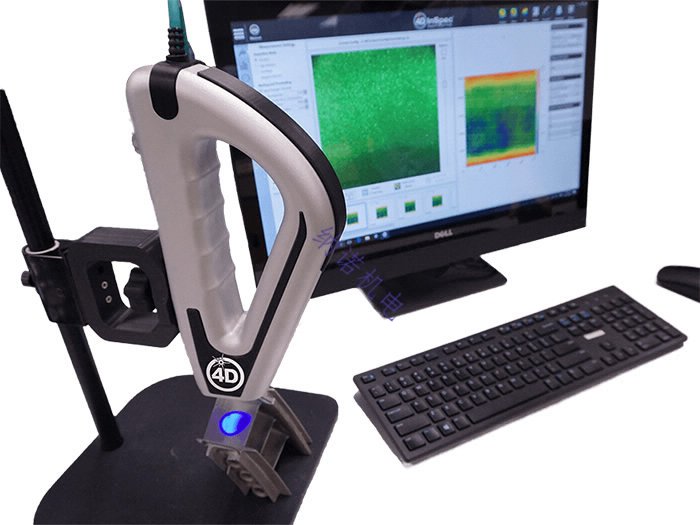

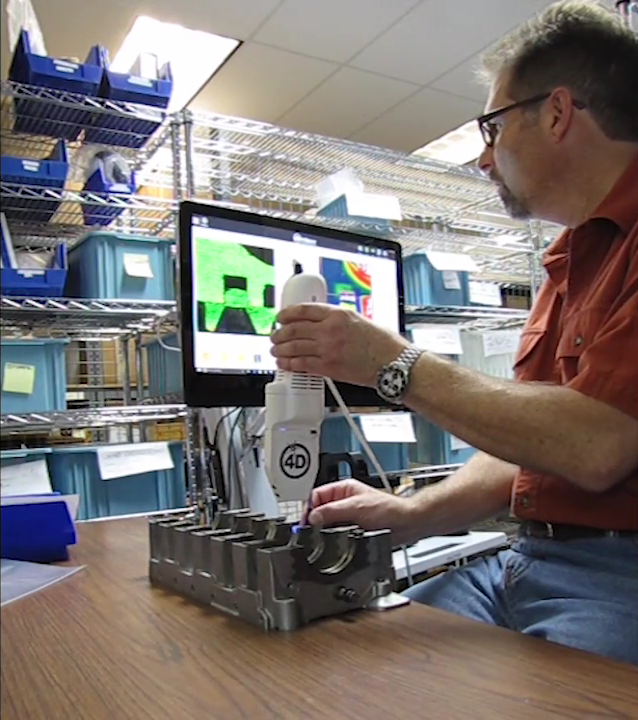

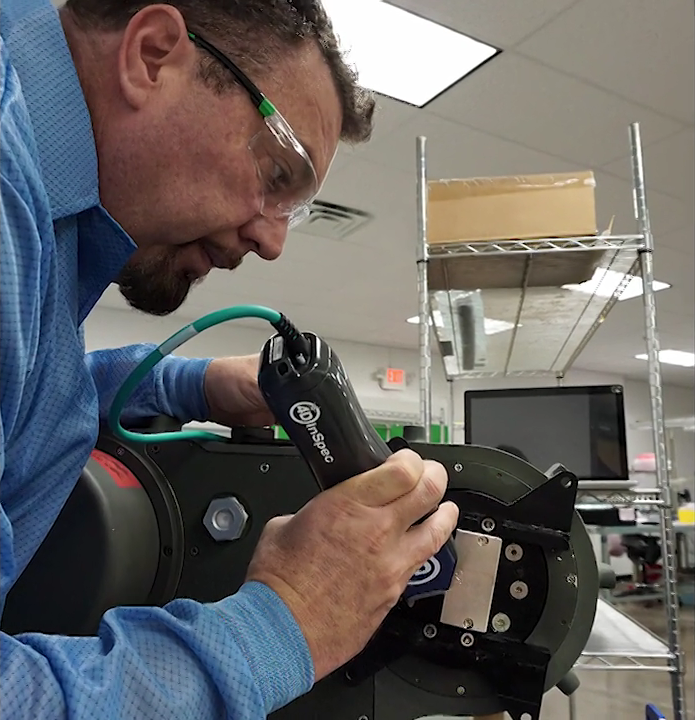

4D InSpec可在工厂车间进行3D测量，对从0.0002英寸到0.1英寸（5μm-2.5mm）深或高的凹坑，划痕，刻痕，凹痕，凸起，孔隙等特征，进行量化的检测。 4D InSpec可手持进入角落或对大型表面进行取样。一个可选的折叠镜附件，让系统像内窥镜一样可以进入盲孔和内腔。一键式的操作和没有可移动的传感器，使得它易于组装和测量，坚固的设计和单根电缆可以承受日常严酷的使用。在工作站的配置中，4D InSpec可以更快、更容易的获得可重复的质量控制数据。一个直观的触摸屏界面用来设置，操作，分析和报告的生成。 4D InSpec也可以安装在机器人上，以实现全自动测量复杂的零件。
内置的软件可以自动查找缺陷，计算它们的高度，体积，面积，坡度和位置。操作员可以选择2D轨迹或3D图形，查看缺陷的具体细节。该系统可以轻松将数据传输到质量控制系统中，快速判别通过/失败。
-瞬时3D表面形貌测量
-测量5微米至2.5毫米深的缺陷和特征
-直接测量大型组件 - 无需复制
-轻松测量复杂的几何形状
-手持式，工作站或配合机器人
基本规格
采 集 即时，非接触式三维表面测量
测量范围 5μm-2.5 mm深/高 缺陷和特征
视场范围（模块） 7.6 x 7.6 mm
横向采样 6.6μm
垂直分辨率 2.5μm
安 装 手持或工作站
工作距离 35毫米
软件
软件分析 4D InSpec控制和分析软件
测量模式 单次曝光模式，分辨率增强的多次曝光模式
缺陷检测 基于高度和面积阈值的特征识别
缺陷计算 深度，体积，面积，斜率，密度，纵横比，XY位置
数据显示 轮廓，3D图形，任意位置处的XY截面图
数据输出 3D表面图形，特征分析统计表
数据选取 基于信噪比的屏蔽，利用矩形ROI屏蔽算法进行分析
导入导出 将数据导出到XYZ点云
计算机 一体式触摸屏电脑，笔记本电脑或客户自己提供
电气/机械
尺 寸 280mmx 50mmx 70mm
光 源 450纳米LED，平均无故障时间100,000小时
传感器 1200 x 1200 像素, 12位 CMOS 相机
电力消耗 4D InSpec部分＜10 W；计算机系统＜250 W， 120伏电压
重 量 0.9公斤
电缆长度 3米
工作温度 50-86°F（10-30°C）
工作湿度 > 98％，无冷凝
性能
本底噪声 <2.5μm
陡度精度 <2％
景 深 > 2.5毫米
最小粗糙度 Ra ~120 nm
保修一年
